中压负压
| 技术原理描述 | ||

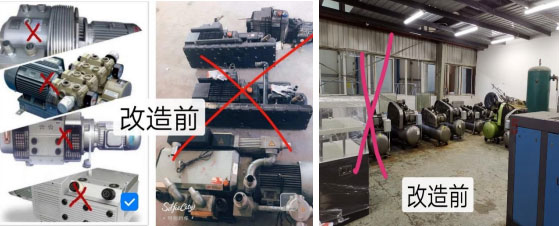

| 一、印刷/包装业目前分布式供气的现状：一、印刷/包装业目前分布式供气的现状： 1、在印刷及包装行业中，印前印后设备现状普遍采用为一配一复活塞式气泵，复合式油旋片真空泵，复合干式碳片真空泵，来提供满足设备的合压，吹纸和收纸等的自动化气源，在企业中有几十甚至上百台的 小型风泵。如印刷机，胶钉龙，折页机，模切机，贴窗机等。而这些一对一的泵单台功率通常在 2.2-7.5千瓦之间，但全厂设备之多总功率较高，可能达到几百千瓦。 1、在印刷及包装行业中，印前印后设备现状普遍采用为一配一复活塞式气泵，复合式油旋片真空泵，复合干式碳片真空泵，来提供满足设备的合压，吹纸和收纸等的自动化气源，在企业中有几十甚至上百台的 小型风泵。如印刷机，胶钉龙，折页机，模切机，贴窗机等。而这些一对一的泵单台功率通常在 2.2-7.5千瓦之间，但全厂设备之多总功率较高，可能达到几百千瓦。 |
||
 |
||

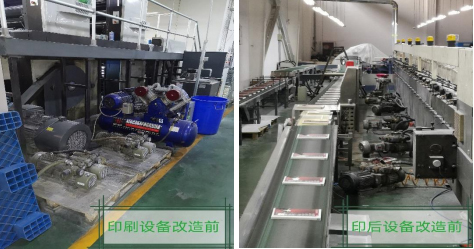

| 2、印前印后设备采用大量的气泵/复合泵来辅助生产，在使用过程中，一配一的现场使用能耗高，车间噪音大，产生大量热量，排除大量含油或刺激性气体，且都放置在印刷机等设备附近，会导致车间环境恶劣，安全隐患危险性，影响员工身心健康等后果。 | ||
 |
||

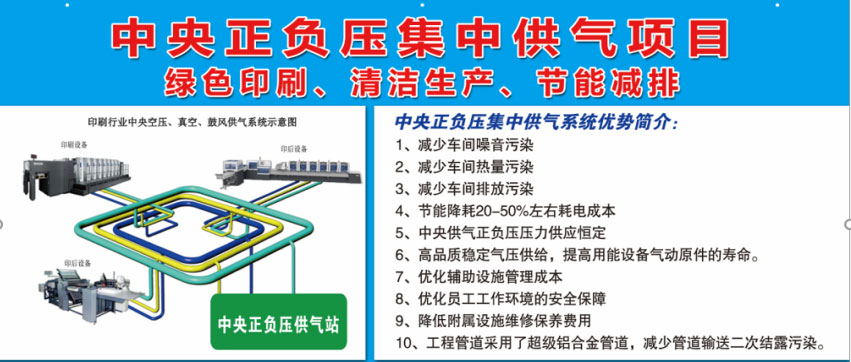

| 二、改变实现中央集中正负压供气系统的优势： | ||
 |
||
| 三、实现中央集中正负压供气系统的目的： 1、实现中央正负压系统从设计上体现：安全生产，保障生产，清洁生产 2、实现中央正负压系统从设计上体现：先进/合理/环保/经济/灵活/降耗 3、实现中央正负压系统助力企业实现：绿色印刷/节能环保 |
||
|
||
|
||
|
||
| 技术的环境绩效 | ||
| VOCs 减排： 由于负压的中央集中化，将复合风泵撤离现场，负压系统在收纸的工艺中辅助减低 VOCs 部分收纳不到气体，有效提升车间空气质量。 有毒有害物质的降低率： 1、现场活塞机会排出雾状气体降低为0 2、复合泵种类为油泵的排出雾状气体降低为0 3、复合泵种类为碳钢片干泵的排出碳粉气体降低为0 环保达标率： 三套系统：高压，低压吹气，真空负压都符合相关行业标准，环保排放不需要加装相关处理，为直接环保排放 |
||
|
||
| 技术的节能效益 | ||
| 电耗降低 根据实际案例客户监控，印刷/包装行业三套系统在全企业电耗中占比 30-35%比例，改造中央集中供气为企业平均降低电耗 20-50%浮动 能耗降低（回收利用） 印刷/包装行业用人较多，三套系统的热量回收非常可观，员工生活用水，部分企业还采用了余热供暖。 资源消耗降低（回用） 一、空压机余热回收目的意义 1、节能利用、减排、员工福利 空压机是一个能耗比较大的动力设备，一般空压机的输入功率除了部分变成了压缩空气的势能以外，其它也有一部分的能量以废热的形式被排放到空气中浪费掉。同时，为降低空压机的油温，还需要消耗电能开动冷却风机来降低油温，以保证空压机的正常运行。充份利用这些浪费的热能有利于节能减排，降低工厂的运营成本，同时改善空压机的运行状态，提高产气量，节约空压机的耗电费用。因此，利用这一浪费的能源，已经成为越来越多企业的共识。 2、空压机热能回收利用原理 压缩机热能热水机组是将高温循环油(和高温压缩气体)引入机组内，进入热交换予以利用。两热源热能被热能热水机充分吸收，同时压缩机得以降温。 空压机能量分布和热回收工作原理图： |
||
| 3、安全、卫生、方便 螺杆空压机热能利用装置与燃煤蒸汽锅炉比较，无一氧化碳、二氧化硫、黑烟和噪音、油污等对大气环境的污染。一旦安装投入使用，只要空压机在运行，企业就随时可以提取到热水使用。 4、提高空压机的运行效率，实现空压机的经济运转 5、降低了维修保养成本，延长了设备的使用寿命 6、能源得到了综合利用，降低了环境温度，提高了员工福利，降低了企业为福利生活用热水、长期支付的经营成本。 二、实施效果 只要空压机运转的情况，解决办公区域冬季取暖的辅助效果，员工生活用水常年四季不断 |
||
| 应用范围及受限条件 | ||
| 技术应用范围（条件） 三套系统技术可实现范围，印刷/包装行业全厂覆盖 技术受限条件 三套系统中真空系统，低压系统目前进口设备投资成本高，稳定，高效，节能，环保，但方案造价提供后，大部分企业望而却步；国内国产设备投资虽然成本较低，通过观望运行稳定较差，真空负压系统设备环保排放有待长期观察。 |
||
| 技术应用情况 | ||
| 国内 1、北京华联印刷有限公司（项目简介：高压 2017 年节能改造采用全新一代双级压缩永磁变频空压机，年节约电费约 130 万元，同时采用了余热回收系统解决食堂生活用水；2018 年正负压改造低压吹风采用阿特拉斯进口鼓风机，真空负压采用阿特拉斯进口全变频油螺杆真空泵，同时降低车间温度 6-8℃，噪音降低 8-10 分贝） 2、福建新华印刷有限公司（项目简介：2019 年新搬迁工厂高压节能改造采用全新一代双级压缩永磁变频空压机，低压吹风采用阿特拉斯进口鼓风机，真空负压采用阿特拉斯进口全变频油螺杆真空泵，预计年节约电费 150 万元） 3、河北鹏润印刷有限公司（项目简介：2018 年新搬迁工厂高压节能改造采用全新一代双级压缩永磁变频空压机，低压吹风采用阿特拉斯进口鼓风机，真空负压采用阿特拉斯进口全变频油螺杆真空泵，预计年节约电费 160 万元，同时降低车间温度 6-8℃，噪音降低 8-10 分贝） 4、山东经典印务有限公司（项目简介：贵司 2017 开始投资 1.5 亿筹建工厂，大部分采用全新设备，企业老板通过我们介绍了中央集中正负压项目优势后，直接淘汰由设备原厂配套的全新附属设备高压活塞气泵，复合油泵，复合干泵约 150 台小型泵装备约80万元，投资 200 万元采用中央集中供气系统及余热回收，现在为山东济宁标杆绿色印刷，清洁生产企业） |
||

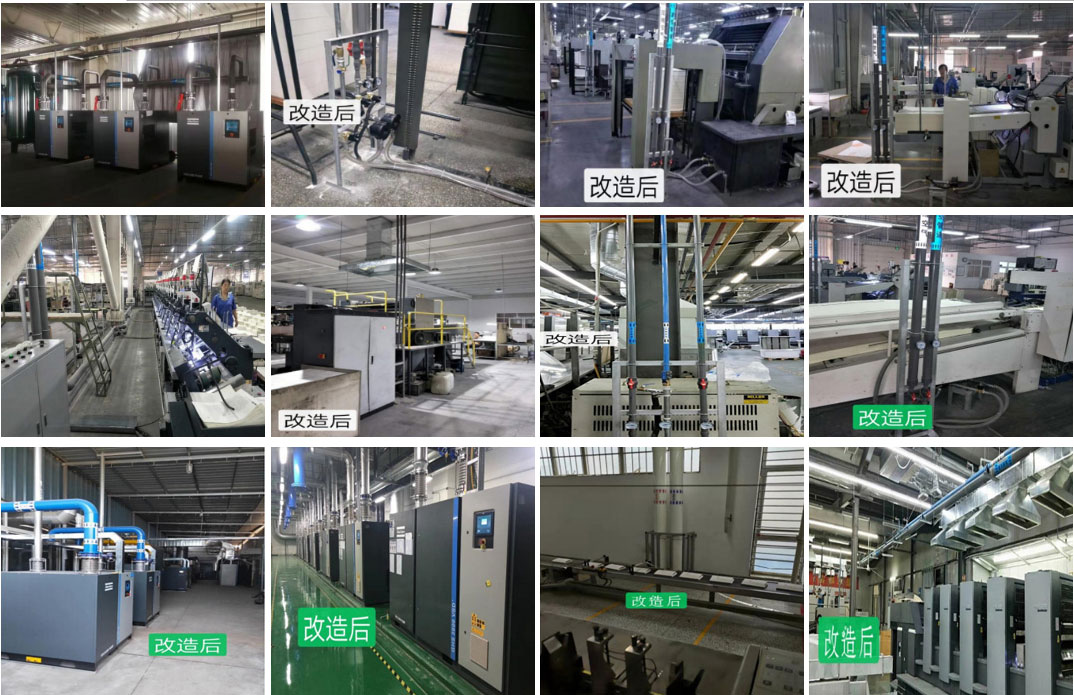

| 海润发公司设计完工中央集中供气(部分客户)工程展示 海润发印刷行业部分案例文字介绍： 北京新华印刷有限公司--------------------安全/节能技改中央正压供气项目 福建新华印刷有限责任公司------------安全/节能技改中央正，负压供气项目 江西新华印务有限公司------安全/节能技改中央正，负压供气/余热回收项目 山西新华印业有限公司-----------安全/节能技改中央正压供气/余热回收项目 北京中科印刷有限公司---------安全/节能技改中央正压供气/余热回收项目 北京顶佳世纪印刷有限公司-------------安全/节能技改中央正,负压供气项目 北京华联印刷有限公司----------安全/节能技改中央正压供气/余热回收项目 北京盛通印刷股份有限公司------安全/节能技改中央正压供气/余热回收项目 永城盛大印刷科技股份有限公司-----------安全/节能技改中央正压供气项目 北京市通州皇家印刷厂---------------------安全/节能技改中央正压供气项目 捷鹰印刷（天津）有限公司--------------安全/节能技改中央正,负压供气项目 北京彩虹伟业印刷有限公司---安全/节能技改中央正,负压供气/余热回收项目 北京尚唐印刷包装有限公司----------------安全/节能技改中央正压供气项目 河北鹏润印务有限公司------安全/节能技改中央正，负压供气/余热回收项目 北京联兴盛业印刷有限公司-----------安全/节能技改中央正，负压供气项目 高教社（天津）印务有限公司-----节能技改中央正，负压供气/余热回收项目 涿州市星河印刷有限公司---------节能技改中央正，负压供气/余热回收项目 北京瑞禾彩色印刷有限责任公司----能技改中央正，负压供气/余热回收项目 山东经典印务有限责任公司-----------安全/节能技改中央正，负压供气项目 北京雁林吉兆印刷有限公司-----------------节能技改中央正，负压供气项目 保定正大印刷有限公司------安全/节能技改中央正，负压供气/余热回收项目 北京电影印刷厂---------------------------安全/节能技改中央正压供气项目 优奇仕印刷河北有限公司-------------------节能技改中央正，负压供气项目 北京市松原印刷有限公司-------------安全/节能技改中央正，负压供气项目 |
||
 |
